E’ disponibile CFturbo 2024R1

CFturbo 2024R1 propone un nuovo modulo che facilita la verifica a calcolo del proprio progetto

BLADERUNNER

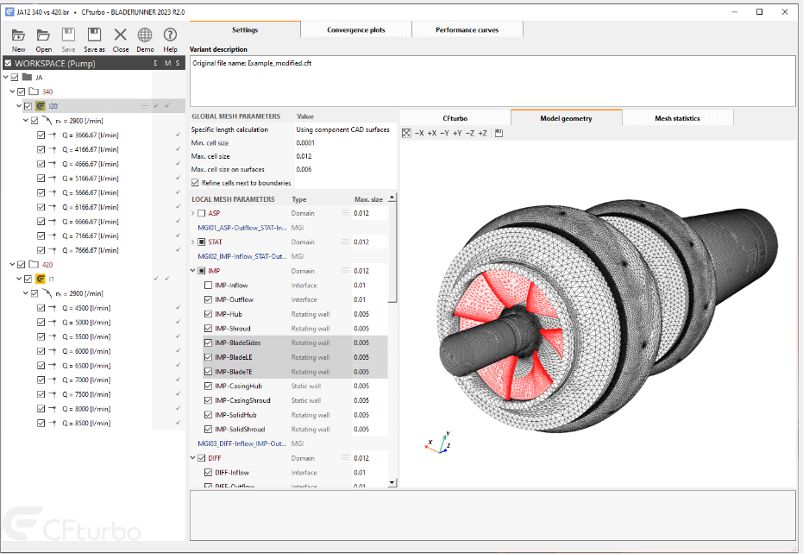

Bladerunner è un nuovo modulo che ha lo scopo di “testare virtualmente” i progetti CFturbo attraverso la fluidodinamica computazionale (CFD). Utilizza infatti il solutore SImericsMP (prodotto da Simerics Inc)

Bladerunner fornisce i dati relativi alle prestazioni della macchina, in modo rapido e comprensibile, al fine di consentire al progettista facilità di scelta e di orientamento nel progetto.

Bladerunner consente di avere “curve di performance” affidabili della macchina o delle macchine progettate, in tempi brevi ma con una buona accuratezza, tramite una visualizzazione semplice ed immediata.

Vediamo ore le altre novità di questa versione:

·       Spessore Voluta

In questa nuova release è possibile inserire uno spessore alla voluta in modo da disegnare direttamente la parte solida del componente

·       Doppia Voluta: angolo di cono

Finora nella progettazione della doppia voluta era possibile solamente inserire nella sezione della voluta, un angolo di cono costante, con la nuova versione, invece, questo parametro è flessibile.

·       Proprietà dei fluidi

Se già installato, è possibile utilizzare il database REFPROP per la libreria dei fluidi

·       Batch mode: parametri di output

Nel file batch è ora possibile specificare anche dei parametri di output

·       Batch mode: profili NACA

E’ possibile inserire nel batch file anche i parametri dei profili NACA circolari al fine di utilizzarli per l’ottimizzazione

.

·       Report e batch file

Il valore di massimo spessore di pala e la sua posizione sono ora dati disponibili sul report e nel file batch.

·       Posizionamento componenti

E’ ora possibile definire un offset per posizionare i componenti del progetto, senza dover definire la posizione assiale

·       “View cube”

Per la visualizzazione dei componenti è ora disponibile il posizionamento tramite “view cube” per facilitare l’orientamento del modello

·       Spessori Splitter blades indipendenti.

Nella nuova versione di CFturbo, la progettazione delle palette splitter non è più legata alle pale principali, ma è possibile inserire una distribuzione di spessore indipendente per queste palette

CFturbo FEA:

1.   E’ stata potenziata l’importazione dei file CAD per cui durante l’importazione stessa è possibile generare degli “imprints” tra solidi, ma anche cancellare parti che si sovrappongono

2.   Le superfici a contatto tra corpi differenti vengono automaticamente riconosciute e definite “a contatto” in base ad una tolleranza definita

3.   I contatti possono essere definiti come “bonded”, “non separated” o “frictional” quindi con separazione.
